PAC室外機用サイレンサー

図

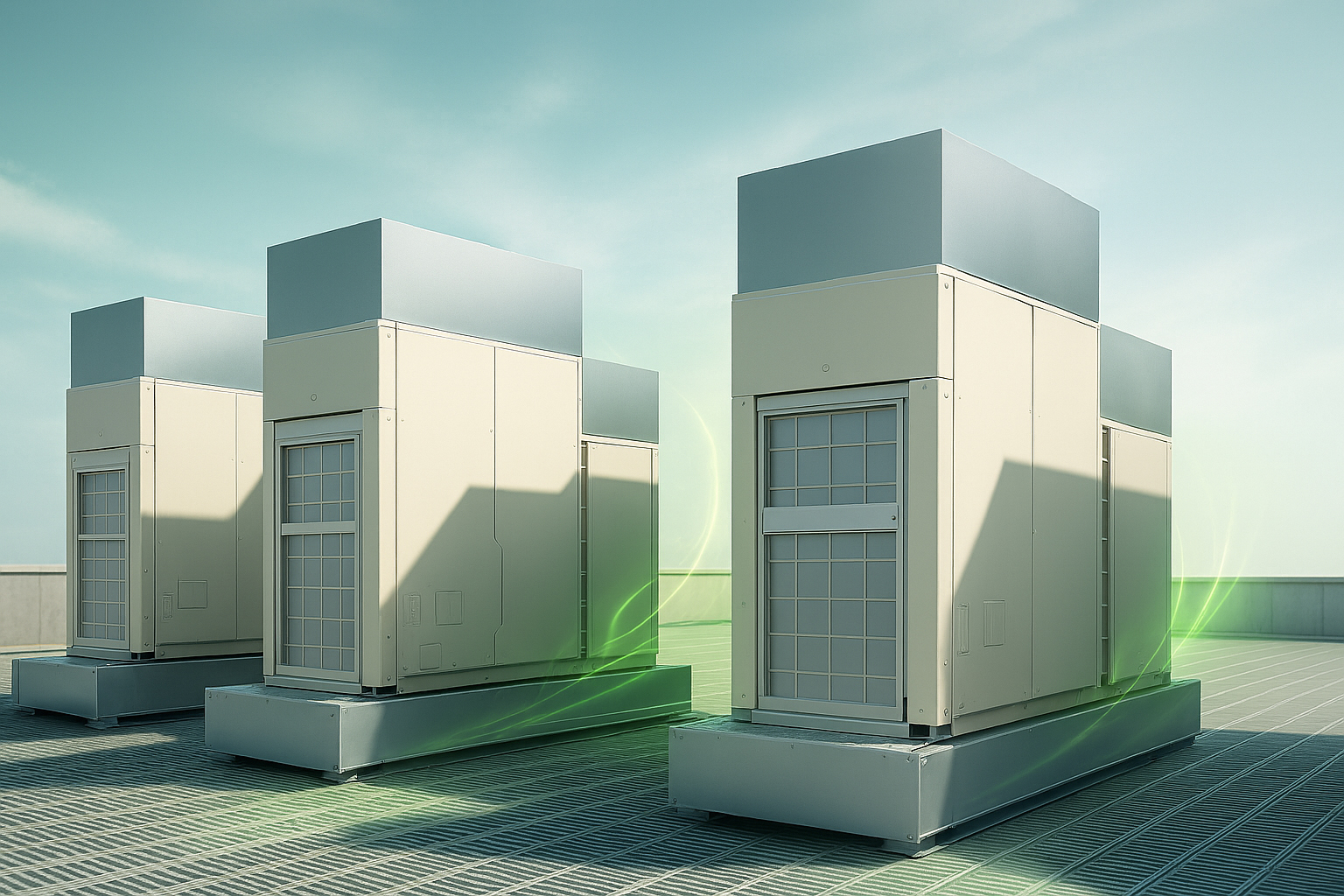

【PAC室外機用サイレンサーイメージ図】

PAC室外機用サイレンサーの特徴

  • 外板は耐候性に優れた高耐食溶融めっき鋼板を使用
    （アルミ・SUS・ガルバニウム鋼板等も製作可能、指定塗装可能）
  • 現場組立てパネル式で運搬・搬入が容易
  • 取付は防雪フードと同様の固定方法
  • 直接機器上部に設置可能な重量
  • 騒音低減は下記表による

主な仕様

外板 高耐食溶融めっき鋼板（JISG3323適合品）
吸音材 撥水性グラスウール 32K-50mm
吸音保護材 パンチング（高耐食溶融めっき鋼板）

想定減哀量

水平方向減衰性能参考値
想定位置 63Hz 125Hz 250Hz 500Hz 1KHz 2KHz 4KHz 8KHz
垂直型500H 水平前方5m -4.2 -4.4 -4.7 -5.4 -6.4 -7.9 -10.0 -12.4
水平前方10m -4.1 -4.2 -4.4 -4.7 -5.4 -6.4 -7.9 -10.0
水平前方20m -4.1 -4.1 -4.2 -4.4 -4.7 -5.4 -6.4 -7.9
垂直型900H 水平前方5m -4.6 -5.1 -6.0 -7.4 -9.3 -11.6 -14.2 -17.0
水平前方10m -4.3 -4.6 -5.1 -6.0 -7.4 -9.3 -11.6 -14.2
水平前方20m -4.2 -4.3 -4.6 -5.1 -6.0 -7.4 -9.3 -11.6
懸垂型 前面開口部 0.0 -1.4 -5.3 -6.4 -6.4 -6.3 -6.3 -6.1
0.0 -0.5 -5.0 -6.4 -6.4 -6.4 -6.4 -6.1
0.0 -1.1 -6.0 -7.8 -7.8 -7.6 -7.7 -7.4
騎乗型 0.0 -1.7 -5.7 -6.8 -6.8 -6.7 -6.8 -6.6
0.0 -0.8 -5.4 -6.9 -6.9 -6.8 -6.9 -6.6
0.0 -1.4 -6.4 -8.2 -8.2 -8.1 -8.2 -7.8
